Index: EVERT-X15/500/D IVR G3
Kataloška številka Evert-X15/500/D IVR
EAN 8712418373943
Teža (kg) 510
Dolžina, Širina, Višina (cm) 185 x 82 x 188
Odstotek dela in počitka na delovno uro 100/0
Moč motorja (KM/kW) 20,0 KM / 15,0 kW
Tip motorja PM Synchroon motor
Neposredni pogon 1:1
Sušilnik 230 V / 50 Hz / 1 Ph
Rezervoar za stisnjen zrak Da
Prostornina rezervoarja za zrak (l) 500
Izhodna zmogljivost (l/min) 1890
Maksimalni tlak (bar) 10
Minimalna učinkovita zmogljivost (l/min) 650
Maksimalna učinkovita zmogljivost (l/min) 1890
Minimalna učinkovita zmogljivost (m³/h) 39
Maksimalna učinkovita zmogljivost (m³/h) 113,4
Izhodna zmogljivost (m3/h) 113,4
Raven hrupa dB(A) 63
Raven hrupa dB(A) (4 m) 43
Tip vtiča EU
Hladilno sredstvo Zrak
Količina hladilnega zraka (m3/h) 5400
Priključek za zrak 3/4"
Minimalna temperatura okolja (°C) 0
Maksimalna temperatura okolja (°C) 45
Prostornina rezervoarja za olje (l) 10
Število stopenj kompresije 1
Zagon Inverter
Napajanje 400 V / 50 Hz / 3 Ph
Spremenljiva hitrost (IVR) Da
Minimalna hitrost vrtenja (obr/Hz) 1220
Maksimalna hitrost vrtenja (obr/Hz) 2700
Minimalna poraba energije 10 bar (kW/m3/h) 9,3
Maksimalna poraba energije 10 bar (kW/m3/h) 11,8
Vijačni kompresorji EVERT-X 15/500/D IVR so pripravljeni za uporabo. Nameščeni na rezervoarju s sušilnikom so pripravljeni za proizvodnjo industrijsko kakovostnega stisnjenega zraka za avtomobilske servise, napajanje pnevmatskih orodij ali peskanje. Po uporabi natančnih filtrov lahko uspešno napajajo tudi lakirnice in sisteme, ki zahtevajo boljšo kakovost zraka.
Delovanje pogona s spremenljivo hitrostjo omogoča frekvenčni pretvornik, ki omogoča spreminjanje hitrosti vrtenja elektromotorja in prilagajanje hitrosti pogonskega motorja glede na pogoje, ki izhajajo iz potreb po stisnjenem zraku.
Prednost pogonov s spremenljivo hitrostjo je možnost zagotavljanja širokega razpona regulacije zmogljivosti kompresorja (od 20% do 100%). To odpravlja delovanje v prostem teku, kar se odraža v prihranku obratovalnih stroškov.
Kompakten in zmogljiv. Ekonomičen in energetsko učinkovit vijačni kompresor z inovativnim neposrednim pogonom. Naš cilj je bil zasnovati kompresor, ki bo zmanjšal porabo električne energije in zagotovil odlično kakovost in kontinuiteto dela vašega obrata. Skrbimo za vašo udobje, zato so kompresorji serije EVERT X intuitivni za uporabo in brez težav pri vsakodnevnem delu.
Neposredni pogon "Direct Driven" 1:1
Inovativni pogon "Direct Driven", nameščen v kompresorju, omogoča 100% prenos moči motorja na kompresijski sistem. To je element, ki razlikuje serijo kompresorjev EVERT X. Pogon nima dodatnih prenosnih elementov, kot so kolesa ali klinasti jermeni, kar zmanjšuje izgube moči in potrebo po njihovih cikličnih zamenjavah. Uporaba neposrednega pogona "Direct Driven" je omogočila ustvarjanje toge in kompaktne konstrukcije integriranega motorja in vijačnega modula, kar je znatno zmanjšalo raven vibracij kompresorja. Zahvaljujoč inovativnemu neposrednemu pogonu je poraba električne energije več kot 4% nižja v primerjavi z drugimi rešitvami.
Enostopenjski vijačni modul
Natančno oblikovani vijačni rotorji tipa "X" z vbrizgavanjem olja predstavljajo izjemno učinkovit in energetsko učinkovit kompresijski modul. Asimetrično vrteči se rotorji z podaljšano konstrukcijo se z največjo natančnostjo zaskočijo, kar povečuje končno učinkovitost modula. Enostopenjski vijačni modul, uporabljen v vijačnem kompresorju EVERT-X 15/500/D IVR, vam bo zagotovil kontinuiteto dela vašega obrata.
Sinhronski motor s trajnim magnetom
Kompresor EVERT-X 15/500/D IVR je opremljen z pogonsko enoto z razredom energetske učinkovitosti IE3 (v skladu s standardom IEC 60034-30-1, ekvivalent poljskega standarda PN-EN 60034-30-1) - Premium razred. Motor se odlikuje z visokim koeficientom moči in nizko stopnjo razpršene moči. Ima možnost delovanja v širokem razponu frekvenc (od 1 do 200 Hz), zato se zelo dobro obnese v različici z inverterjem. Visok navor, odpornost na obremenitve in temperaturo naredijo motor EVERT-IVR trpežen in namenjen za neprekinjeno delo. Povezana konstrukcija vijačnega modula in motorja je privedla do odprave potrebe po uporabi ležajev v motorju, kar je omogočilo znatno zmanjšanje stroškov prihodnjih vzdrževalnih del.
Sodobna generacija inverterjev IVR
Inverterji IVR, nameščeni v vijačnem kompresorju EVERT-X 15/500/D IVR, se odlikujejo z nizko porabo energije in širokim razponom frekvenc, ki jih dosegajo. Elektromagnetno združljivost (ne glede na frekvenco) zagotavljajo vgrajeni EMC filtri. Kompaktno ohišje in tesni prezračevalni kanali ščitijo inverter pred vdorom prahu in vlage. Kompresor EVERT-X 15/500/D IVR deluje v načinu s spremenljivo hitrostjo, inteligentno nadzorovan, kar omogoča prilagajanje hitrosti vrtenja in porabe energije trenutnim potrebam po stisnjenem zraku. Uporaba gladkega zagona (Zvezda-Trikotnik) vam omogoča doseganje 30% prihranka električne energije v primerjavi s kompresorji s stalno hitrostjo.
Nadzorna plošča MAM-6080/6090
Intuitivna in premišljena. Najvišji standard nadzora in upravljanja naprave omogoča plošča MAM-6080 in MAM-6090. Mikroprocesorski krmilniki z najvišjimi parametri skrbijo za učinkovito delovanje kompresorja s spremenljivo hitrostjo EVERT-X 15/500/D IVR. Enostaven dostop do nastavitev, bogat obseg prikazanih delovnih parametrov in učinkovito sodelovanje z inverterjem učinkovito optimizira porabo električne energije.
Barvni zaslon na dotik z diagonalo 7" (največji na trgu) omogoča udobno upravljanje naprave. Kompresor EVERT-X 15/500/D IVR zahvaljujoč nadzorni plošči omogoča samodejni ponovni zagon po okvari ali izpadu napetosti v najkrajšem možnem času, s čimer odpravlja drage zastoje v vašem podjetju. Vgrajeni Wi-Fi modul ponuja daljinsko upravljanje in 24-urni dostop prek interneta (tudi prek aplikacije na telefonu), kar omogoča popoln nadzor, hitro diagnozo in varnost vašega obrata. Dostop do upravljanja kompresorja lahko omogočite tudi pooblaščenemu servisu, ki jim omogoča strokovno skrb za opremo. Nadzorne plošče MAM-6080 in MAM-6090 imajo funkcijo glavnega krmilnika in omogočajo povezovanje več kompresorjev, kar ustvarja logičen in energetsko učinkovit sistem naprav. V okviru krmilnikov MAM je mogoče povezati do 16 naprav.
Komunikacija
Komunikacijski port RS485 v krmilnikih MAM omogoča ne le povezavo z računalnikom, temveč predvsem omogoča nadzor in upravljanje inverterja s pomočjo komunikacijskega protokola Modbus RTU. Komunikacija Modbus RTU se uporablja tudi za integracijo delovanja kompresorja z drugimi napravami, ki so del npr. proizvodne linije. Tako lahko vsi procesi in naprave logično sodelujejo med seboj. To je najpogosteje uporabljen komunikacijski sistem v avtomatizaciji.
VIJČNI KOMPRESORJI S SPREMENLJIVO HITROSTJO VRTENJA EVERT-X IVR-G3
EVERT-X IVR-G3 je vijačni kompresor s spremenljivo hitrostjo vrtenja, zasnovan za visoko učinkovitost
in nizko porabo energije. Opremljen je z evropskim vijačnim blokom, motorjem IE5 v ultra premium razredu, pretvornikom nove
generacije in krmilnikom Air Controller. Takšna kombinacija omogoča stabilno, energetsko učinkovito delovanje
in omogoča udobno nadzorovanje celotnega procesa proizvodnje stisnjenega zraka. Idealna rešitev za vsakodnevno
delo v zahtevnih industrijskih pogojih.
Prednosti vijačnih kompresorjev serije EVERT-X IVR G3
- Kompresor je opremljen z visoko učinkovitim vijačnim modulom nove generacije,
zasnovanim in izdelanim v Evropi, ki zagotavlja večji pretok pri
manjši porabi energije
- Vijačni modul je neposredno povezan z motorjem (direktni pogon) 1:1, kar odpravlja
prenosnike, kar zmanjšuje izgube energije in povečuje učinkovitost kompresorja.
- Kompresor je opremljen z evropskim krmilnikom AIR Controller, ki spremlja
delovanje naprave v realnem času. Omogoča prediktivno diagnostiko,
minimizira tveganje za izpade in bistveno poenostavi servis.
- Povezava vijačnega bloka s pretvornikom omogoča širok razpon
spremenljive hitrosti (IVR), kar pomeni, da lahko kompresor deluje pri nižjih
hitrostih vrtenja, ko je potreba po stisnjenem zraku manjša.
S tem se doseže nižja poraba energije in manjša mehanska obraba z
zmanjšanjem zagonskih ciklov motorja.
- Skupni stroški lastništva (TCO) so optimizirani in vključujejo: stroške nakupa, porabo
energije, potrošni material in servis ter stroške izpadov. V praksi to pomeni
manj izpadov, daljša obdobja med servisi in stabilno učinkovitost.
- Tehnologija spremenljive hitrosti IVR zagotavlja gladek zagon, ki zmanjšuje napetosti,
podaljšuje življenjsko dobo in zagotavlja veliko prihranek energije pri spremenljivem
povpraševanju po zraku
- Namesto da bi ponujali ločene modele 8 bar in 10 bar, je ta serija privzeto konfigurirana
na 10 bar, z možnostjo preklopa na 8 bar neposredno v krmilniku. S tem
imate večjo prilagodljivost prilagajanja instalaciji in boljšo delovno učinkovitost.
Krmiljenje kompresorja za linijo izdelkov EVERT
Sodoben, intuitiven krmilnik zasnovan
za upravljanje vijačnih kompresorjev.
Podpira kompresorje v zvezda-trikotni konfiguraciji
in s pretvornikom.
Najpomembnejše funkcije krmilnika:
- Vgrajen urnik in koledar dela
- Daljinsko spremljanje in diagnostika
- Možnost integracije s sistemi SCADA
- Večjezični vmesnik in posodobitev preko USB
- Funkcija varnega samodejnega ponovnega zagona
Krmilnik ponuja popolno personalizacijo nastavitev, avtomatski
ponovni zagon in intuitivno uporabo.
Izstopa z modernim dizajnom in visoko kakovostjo izdelave.
Air Controller
Večfunkcijski nadzor v enem krmilniku
Enostavna, ergonomska in intuitivna uporaba
Napredno spremljanje in hitra diagnostika
EVERT-X IVR-G3 je vijačni kompresor s spremenljivo hitrostjo vrtenja, zasnovan za visoko učinkovitost
in nizko porabo energije. Opremljen je z evropskim vijačnim blokom, motorjem IE5 v ultra premium razredu, pretvornikom nove
generacije in krmilnikom Air Controller. Takšna kombinacija omogoča stabilno, energetsko učinkovito delovanje
in omogoča udobno nadzorovanje celotnega procesa proizvodnje stisnjenega zraka. Idealna rešitev za vsakodnevno
delo v zahtevnih industrijskih pogojih.
Prednosti vijačnih kompresorjev serije EVERT-X IVR G3
- Kompresor je opremljen z visoko učinkovitim vijačnim modulom nove generacije,
zasnovanim in izdelanim v Evropi, ki zagotavlja večji pretok pri
manjši porabi energije
- Vijačni modul je neposredno povezan z motorjem (direktni pogon) 1:1, kar odpravlja
prenosnike, kar zmanjšuje izgube energije in povečuje učinkovitost kompresorja.
- Kompresor je opremljen z evropskim krmilnikom AIR Controller, ki spremlja
delovanje naprave v realnem času. Omogoča prediktivno diagnostiko,
minimizira tveganje za izpade in bistveno poenostavi servis.
- Povezava vijačnega bloka s pretvornikom omogoča širok razpon
spremenljive hitrosti (IVR), kar pomeni, da lahko kompresor deluje pri nižjih
hitrostih vrtenja, ko je potreba po stisnjenem zraku manjša.
S tem se doseže nižja poraba energije in manjša mehanska obraba z
zmanjšanjem zagonskih ciklov motorja.
- Skupni stroški lastništva (TCO) so optimizirani in vključujejo: stroške nakupa, porabo
energije, potrošni material in servis ter stroške izpadov. V praksi to pomeni
manj izpadov, daljša obdobja med servisi in stabilno učinkovitost.
- Tehnologija spremenljive hitrosti IVR zagotavlja gladek zagon, ki zmanjšuje napetosti,
podaljšuje življenjsko dobo in zagotavlja veliko prihranek energije pri spremenljivem
povpraševanju po zraku
- Namesto da bi ponujali ločene modele 8 bar in 10 bar, je ta serija privzeto konfigurirana
na 10 bar, z možnostjo preklopa na 8 bar neposredno v krmilniku. S tem
imate večjo prilagodljivost prilagajanja instalaciji in boljšo delovno učinkovitost.
Krmiljenje kompresorja za linijo izdelkov EVERT
Sodoben, intuitiven krmilnik zasnovan
za upravljanje vijačnih kompresorjev.
Podpira kompresorje v zvezda-trikotni konfiguraciji
in s pretvornikom.
Najpomembnejše funkcije krmilnika:
- Vgrajen urnik in koledar dela
- Daljinsko spremljanje in diagnostika
- Možnost integracije s sistemi SCADA
- Večjezični vmesnik in posodobitev preko USB
- Funkcija varnega samodejnega ponovnega zagona
Krmilnik ponuja popolno personalizacijo nastavitev, avtomatski
ponovni zagon in intuitivno uporabo.
Izstopa z modernim dizajnom in visoko kakovostjo izdelave.
Air Controller
Večfunkcijski nadzor v enem krmilniku
Enostavna, ergonomska in intuitivna uporaba
Napredno spremljanje in hitra diagnostika
Tehnični podatki:
Napajanje 400V/50Hz/3Ph
Pogon Neposreden (1:1)
Moč motorja 15/20 kW/KM
Učinkovit pretok 1100-2160 L/min
Rezervoar 500 L
Hladilni sušilnik DA
Max. tlak 10 bar
Glasnost 63 dB(A)
Dolžina 1945 mm
Širina 676 mm
Višina 1940 mm
Teža 420 kg
Napajanje 400V/50Hz/3Ph
Pogon Neposreden (1:1)
Moč motorja 15/20 kW/KM
Učinkovit pretok 1100-2160 L/min
Rezervoar 500 L
Hladilni sušilnik DA
Max. tlak 10 bar
Glasnost 63 dB(A)
Dolžina 1945 mm
Širina 676 mm
Višina 1940 mm
Teža 420 kg
Vijačni kompresor EVERT-X15/500/D IVR G3
EVERT-X15/500/D IVR G3 je industrijski vijačni kompresor najnovejše generacije s tehnologijo spremenljive hitrosti (IVR), zasnovan z mislijo na energetsko učinkovitost in zmogljivost v zahtevnih pogojih. Opremljen z motorjem PM ultra premium razreda IE5, sušilcem zraka in rezervoarjem s prostornino 500 litrov, zagotavlja stabilno in učinkovito delovanje v širokem spektru aplikacij. Zahvaljujoč gladki regulaciji hitrosti in sodobnim konstrukcijskim rešitvam zmanjšuje obratovalne stroške in dejansko varčuje z energijo.
Najpomembnejše prednosti kompresorja EVERT-X15/500/D IVR G3:
- Tehnologija spremenljive hitrosti IVR – samodejno prilagaja hitrost delovanja trenutnim potrebam po zraku. Uporabniki dosežejo do 50% prihranka energije in povprečno približno 30% nižji TCO v obdobju 5 let (odvisno od delovnega profila).
- Neposredni pogon 1:1 (direct drive) – za maksimalno učinkovitost.
- Motor PM razreda IE5 – zelo visoka energetska učinkovitost (93,30%), nižja poraba energije in daljša življenjska doba celotnega sistema.
- Integrirani sušilec RDL 180 – učinkovito odstranjuje vlago iz zraka, zagotavlja visoko kakovost medija in stabilnost tlaka v instalaciji.
- Rezervoar 500 l – stabilizira delovanje kompresorja pri spremenljivem odvzemu zraka.
Krmilnik Evert
Srce sistema je krmilnik Evert z vgrajenim spletni strežnikom. Vmesnik je intuitiven in ergonomski, kode napak pretvornika/motorja pa so prevedene v berljiva sporočila. Vgrajeni spletni strežnik omogoča spremljanje in diagnostiko v realnem času. Način Master–Slave omogoča sinhronizirano delovanje več kompresorjev, avtomatizira zagon/zaustavitev in zmanjšuje prosti tek. Serija je privzeto konfigurirana za delovanje pri 10 bar, z možnostjo preklopa na 8 bar z nivoja krmilnika, kar zagotavlja višjo učinkovitost.
KRMILJENJE KOMPRESORJA ZA LINIJO IZDELKOV EVERT
SODOBEN, INTUITIVEN KRMILNIK ZASNOVAN ZA UPRAVLJANJE VIJAČNIH KOMPRESORJEV Z MOČJO DO 22 KW.
UDOBJE UPORABNIKA ZARADI INTUITIVNEGA UPRAVLJANJA
- Izjemno intuitiven vmesnik
- Ergonomična navigacija
- Enostavno upravljanje ne glede na raven izkušenj uporabnika
- Besedilna sporočila podprta s komentarji
- Popolna integracija s pretvornikom - prevaja kode napak pretvornika/motorja v berljiva sporočila npr. namesto „E01“ se pojavi: „[E01] Kritična napaka: asimetrija napajanja”.
VGRAJENO OMREŽNO DELOVANJE MASTER & SLAVE
- Samodejna regulacija zagona in zaustavitve enot glede na potrebo po stisnjenem zraku.
- Optimizacija porabe energije – odprava nepotrebnega prostega teka ter enakomerna obremenitev kompresorjev.
- Enostavna konfiguracija – hitro dodeljevanje vlog Master-Slave brez potrebe po strojnih spremembah.
- Stabilna komunikacija – uporaba Modbus RTU zagotavlja zanesljiv prenos podatkov in spremljanje delovanja naprav.
SPLETNI STREŽNIK – ODDALJENO SPREMLJANJE IN KIBERVARNOST 🛡️
- Vgrajen sistem vizualizacije
- Ne zahteva dostopa do Interneta
- Ne zahteva dodatnega strežnika
- Zagotavlja izolacijo od javnih omrežij
- Zagotavlja notranji gostovanje za omrežje LAN
- Zagotavlja enostavno integracijo z IT infrastrukturo
- Zagotavlja popoln nadzor nad dostopom do podatkov
- Ne zahteva namestitve dodatne programske opreme
MULTIFUNKCIONALEN ⚙️
- Vgrajen delovni koledar
- Intuitivna konfiguracija delovnih parametrov
- Sistem oddaljenega spremljanja in diagnostike
- Možnost integracije s sistemi SCADA
- Skladen z zahtevami direktive CRA
- Funkcija varnega samodejnega ponovnega zagona
- Večjezični vmesnik: 7 jezikov
- Posodobitev sistema preko USB priključka
- Sodobna zasnova in najvišja kakovost izdelave
KRMILNIK AIR CONTROLLER S SPLETNIM STREŽNIKOM
Sodobni in intuitivni krmilnik omogoča popoln nadzor nad delovanjem kompresorja. Zahvaljujoč vgrajenemu spletnemu strežniku je mogoče napredno spremljanje in diagnostiko v realnem času.
RADIALNI VENTILATOR
Zagotavlja maksimalno učinkovitost hlajenja pri nizki porabi energije in izjemno tihem delovanju. Lokacija ventilatorja (stranska ali zgornja) je prilagojena modelu kompresorja.
DVODELNI OLJNO-ZRAČNI HLADILNIK
Ločeno hlajenje olja in zraka povečuje učinkovitost delovanja, ščiti pred pregrevanjem in znatno podaljšuje življenjsko dobo kompresorja.
PRETVORNIK
V kombinaciji z motorji s trajnim magnetom, visokokakovostni pretvornik zagotavlja maksimalno učinkovitost in prihranek energije v celotnem obsegu hitrosti in obremenitev.
EVROPSKI VIJAČNI BLOK
Projektiran in izdelan v Evropi, kar zagotavlja zanesljivost, trajnost in najvišji standard kakovosti.
STEKLENI POVRATNI VENTIL ZA OLJE
Omogoča hitro in enostavno spremljanje delovanja mazalnega sistema.
NEPOSREDNA POVEZAVA
Odsotnost cevi med kompresorjem in rezervoarjem za olje odpravlja tveganje puščanja, povečuje zanesljivost in podaljšuje življenjsko dobo komponent.
Natančnost izdelave in dolga življenjska doba
- Neposredna povezava – odsotnost cevi med kompresorjem in rezervoarjem za olje zmanjšuje tveganje puščanja in skrajšuje pot medija.
- Dvodelni oljno-zračni hladilnik ter radialni ventilator – visoka učinkovitost hlajenja, nizka poraba energije in zelo nizka raven hrupa: 63 dB(A) @0 m / 43 dB(A) @4 m.
- Hermetične tesnila – ščitijo pred prahom, vlago in nečistočami. Zagotavljajo varno in dolgotrajno delovanje električnih sistemov ter zmanjšujejo tveganje okvar.
- Prilagodljive cevi – dušijo vibracije, zmanjšujejo hrup in tveganje puščanja ter olajšajo montažo.
- Sušenje in kakovost zraka – vgrajen sušilec RDL 180 (230 V, 0,4 kW) na sredstvu R513A zagotavlja stabilno rosišče in ščiti instalacijo ter orodja.
Tehnične specifikacije:
- Območje delovnega tlaka: 5–10 bar
- Moč motorja: 20 KM / 15 kW
- Pretok zraka (FAD): 1100-2160 l/min (odvisno od hitrosti)
- Rezervoar: 500 l
- Napajanje: 400 V / 50 Hz / 3 faze
- Raven hrupa: 63 dB(A) (0 m), 43 dB(A) (4 m)
Uporaba
Delavnice in servisi, montažne linije, avtomatizacija, pakiranje, obdelava kovin, plastike in lesa, živilska industrija ter mediji v tovarnah – povsod, kjer je pomembna visoka energetska učinkovitost, tiho delovanje in stabilno rosišče.
Garancija:
Kompresor je pokrit z 3-letno garancijo z možnostjo podaljšanja na 48 ali 60 mesecev, kar zagotavlja dolgoročno zaščito ključnih komponent.
Povzetek
EVERT-X15/500/D IVR G3 združuje visoko zmogljivost, dejanske prihranke energije in zanesljivost. To je zanesljiva izbira za sodobne instalacije, ki zahtevajo stalno, predvidljivo kakovost stisnjenega zraka pri nizkih obratovalnih stroških.
Opis izdelka
Kataloška številka Evert-X15/500/D IVR
EAN 8712418373943
Teža (kg) 510
Dolžina, Širina, Višina (cm) 185 x 82 x 188
Odstotek dela in počitka na delovno uro 100/0
Moč motorja (KM/kW) 20,0 KM / 15,0 kW
Tip motorja PM Synchroon motor
Neposredni pogon 1:1
Sušilnik 230 V / 50 Hz / 1 Ph
Rezervoar za stisnjen zrak Da
Prostornina rezervoarja za zrak (l) 500
Izhodna zmogljivost (l/min) 1890
Maksimalni tlak (bar) 10
Minimalna učinkovita zmogljivost (l/min) 650
Maksimalna učinkovita zmogljivost (l/min) 1890
Minimalna učinkovita zmogljivost (m³/h) 39
Maksimalna učinkovita zmogljivost (m³/h) 113,4
Izhodna zmogljivost (m3/h) 113,4
Raven hrupa dB(A) 63
Raven hrupa dB(A) (4 m) 43
Tip vtiča EU
Hladilno sredstvo Zrak
Količina hladilnega zraka (m3/h) 5400
Priključek za zrak 3/4"
Minimalna temperatura okolja (°C) 0
Maksimalna temperatura okolja (°C) 45
Prostornina rezervoarja za olje (l) 10
Število stopenj kompresije 1
Zagon Inverter
Napajanje 400 V / 50 Hz / 3 Ph
Spremenljiva hitrost (IVR) Da
Minimalna hitrost vrtenja (obr/Hz) 1220
Maksimalna hitrost vrtenja (obr/Hz) 2700
Minimalna poraba energije 10 bar (kW/m3/h) 9,3
Maksimalna poraba energije 10 bar (kW/m3/h) 11,8
Vijačni kompresorji EVERT-X 15/500/D IVR so pripravljeni za uporabo. Nameščeni na rezervoarju s sušilnikom so pripravljeni za proizvodnjo industrijsko kakovostnega stisnjenega zraka za avtomobilske servise, napajanje pnevmatskih orodij ali peskanje. Po uporabi natančnih filtrov lahko uspešno napajajo tudi lakirnice in sisteme, ki zahtevajo boljšo kakovost zraka.
Delovanje pogona s spremenljivo hitrostjo omogoča frekvenčni pretvornik, ki omogoča spreminjanje hitrosti vrtenja elektromotorja in prilagajanje hitrosti pogonskega motorja glede na pogoje, ki izhajajo iz potreb po stisnjenem zraku.
Prednost pogonov s spremenljivo hitrostjo je možnost zagotavljanja širokega razpona regulacije zmogljivosti kompresorja (od 20% do 100%). To odpravlja delovanje v prostem teku, kar se odraža v prihranku obratovalnih stroškov.
Kompakten in zmogljiv. Ekonomičen in energetsko učinkovit vijačni kompresor z inovativnim neposrednim pogonom. Naš cilj je bil zasnovati kompresor, ki bo zmanjšal porabo električne energije in zagotovil odlično kakovost in kontinuiteto dela vašega obrata. Skrbimo za vašo udobje, zato so kompresorji serije EVERT X intuitivni za uporabo in brez težav pri vsakodnevnem delu.
Neposredni pogon "Direct Driven" 1:1
Inovativni pogon "Direct Driven", nameščen v kompresorju, omogoča 100% prenos moči motorja na kompresijski sistem. To je element, ki razlikuje serijo kompresorjev EVERT X. Pogon nima dodatnih prenosnih elementov, kot so kolesa ali klinasti jermeni, kar zmanjšuje izgube moči in potrebo po njihovih cikličnih zamenjavah. Uporaba neposrednega pogona "Direct Driven" je omogočila ustvarjanje toge in kompaktne konstrukcije integriranega motorja in vijačnega modula, kar je znatno zmanjšalo raven vibracij kompresorja. Zahvaljujoč inovativnemu neposrednemu pogonu je poraba električne energije več kot 4% nižja v primerjavi z drugimi rešitvami.
Enostopenjski vijačni modul
Natančno oblikovani vijačni rotorji tipa "X" z vbrizgavanjem olja predstavljajo izjemno učinkovit in energetsko učinkovit kompresijski modul. Asimetrično vrteči se rotorji z podaljšano konstrukcijo se z največjo natančnostjo zaskočijo, kar povečuje končno učinkovitost modula. Enostopenjski vijačni modul, uporabljen v vijačnem kompresorju EVERT-X 15/500/D IVR, vam bo zagotovil kontinuiteto dela vašega obrata.
Sinhronski motor s trajnim magnetom
Kompresor EVERT-X 15/500/D IVR je opremljen z pogonsko enoto z razredom energetske učinkovitosti IE3 (v skladu s standardom IEC 60034-30-1, ekvivalent poljskega standarda PN-EN 60034-30-1) - Premium razred. Motor se odlikuje z visokim koeficientom moči in nizko stopnjo razpršene moči. Ima možnost delovanja v širokem razponu frekvenc (od 1 do 200 Hz), zato se zelo dobro obnese v različici z inverterjem. Visok navor, odpornost na obremenitve in temperaturo naredijo motor EVERT-IVR trpežen in namenjen za neprekinjeno delo. Povezana konstrukcija vijačnega modula in motorja je privedla do odprave potrebe po uporabi ležajev v motorju, kar je omogočilo znatno zmanjšanje stroškov prihodnjih vzdrževalnih del.
Sodobna generacija inverterjev IVR
Inverterji IVR, nameščeni v vijačnem kompresorju EVERT-X 15/500/D IVR, se odlikujejo z nizko porabo energije in širokim razponom frekvenc, ki jih dosegajo. Elektromagnetno združljivost (ne glede na frekvenco) zagotavljajo vgrajeni EMC filtri. Kompaktno ohišje in tesni prezračevalni kanali ščitijo inverter pred vdorom prahu in vlage. Kompresor EVERT-X 15/500/D IVR deluje v načinu s spremenljivo hitrostjo, inteligentno nadzorovan, kar omogoča prilagajanje hitrosti vrtenja in porabe energije trenutnim potrebam po stisnjenem zraku. Uporaba gladkega zagona (Zvezda-Trikotnik) vam omogoča doseganje 30% prihranka električne energije v primerjavi s kompresorji s stalno hitrostjo.
Nadzorna plošča MAM-6080/6090
Intuitivna in premišljena. Najvišji standard nadzora in upravljanja naprave omogoča plošča MAM-6080 in MAM-6090. Mikroprocesorski krmilniki z najvišjimi parametri skrbijo za učinkovito delovanje kompresorja s spremenljivo hitrostjo EVERT-X 15/500/D IVR. Enostaven dostop do nastavitev, bogat obseg prikazanih delovnih parametrov in učinkovito sodelovanje z inverterjem učinkovito optimizira porabo električne energije.
Barvni zaslon na dotik z diagonalo 7" (največji na trgu) omogoča udobno upravljanje naprave. Kompresor EVERT-X 15/500/D IVR zahvaljujoč nadzorni plošči omogoča samodejni ponovni zagon po okvari ali izpadu napetosti v najkrajšem možnem času, s čimer odpravlja drage zastoje v vašem podjetju. Vgrajeni Wi-Fi modul ponuja daljinsko upravljanje in 24-urni dostop prek interneta (tudi prek aplikacije na telefonu), kar omogoča popoln nadzor, hitro diagnozo in varnost vašega obrata. Dostop do upravljanja kompresorja lahko omogočite tudi pooblaščenemu servisu, ki jim omogoča strokovno skrb za opremo. Nadzorne plošče MAM-6080 in MAM-6090 imajo funkcijo glavnega krmilnika in omogočajo povezovanje več kompresorjev, kar ustvarja logičen in energetsko učinkovit sistem naprav. V okviru krmilnikov MAM je mogoče povezati do 16 naprav.
Komunikacija
Komunikacijski port RS485 v krmilnikih MAM omogoča ne le povezavo z računalnikom, temveč predvsem omogoča nadzor in upravljanje inverterja s pomočjo komunikacijskega protokola Modbus RTU. Komunikacija Modbus RTU se uporablja tudi za integracijo delovanja kompresorja z drugimi napravami, ki so del npr. proizvodne linije. Tako lahko vsi procesi in naprave logično sodelujejo med seboj. To je najpogosteje uporabljen komunikacijski sistem v avtomatizaciji.
VIJČNI KOMPRESORJI S SPREMENLJIVO HITROSTJO VRTENJA EVERT-X IVR-G3
EVERT-X IVR-G3 je vijačni kompresor s spremenljivo hitrostjo vrtenja, zasnovan za visoko učinkovitost
in nizko porabo energije. Opremljen je z evropskim vijačnim blokom, motorjem IE5 v ultra premium razredu, pretvornikom nove
generacije in krmilnikom Air Controller. Takšna kombinacija omogoča stabilno, energetsko učinkovito delovanje
in omogoča udobno nadzorovanje celotnega procesa proizvodnje stisnjenega zraka. Idealna rešitev za vsakodnevno
delo v zahtevnih industrijskih pogojih.
Prednosti vijačnih kompresorjev serije EVERT-X IVR G3
- Kompresor je opremljen z visoko učinkovitim vijačnim modulom nove generacije,
zasnovanim in izdelanim v Evropi, ki zagotavlja večji pretok pri
manjši porabi energije
- Vijačni modul je neposredno povezan z motorjem (direktni pogon) 1:1, kar odpravlja
prenosnike, kar zmanjšuje izgube energije in povečuje učinkovitost kompresorja.
- Kompresor je opremljen z evropskim krmilnikom AIR Controller, ki spremlja
delovanje naprave v realnem času. Omogoča prediktivno diagnostiko,
minimizira tveganje za izpade in bistveno poenostavi servis.
- Povezava vijačnega bloka s pretvornikom omogoča širok razpon
spremenljive hitrosti (IVR), kar pomeni, da lahko kompresor deluje pri nižjih
hitrostih vrtenja, ko je potreba po stisnjenem zraku manjša.
S tem se doseže nižja poraba energije in manjša mehanska obraba z
zmanjšanjem zagonskih ciklov motorja.
- Skupni stroški lastništva (TCO) so optimizirani in vključujejo: stroške nakupa, porabo
energije, potrošni material in servis ter stroške izpadov. V praksi to pomeni
manj izpadov, daljša obdobja med servisi in stabilno učinkovitost.
- Tehnologija spremenljive hitrosti IVR zagotavlja gladek zagon, ki zmanjšuje napetosti,
podaljšuje življenjsko dobo in zagotavlja veliko prihranek energije pri spremenljivem
povpraševanju po zraku
- Namesto da bi ponujali ločene modele 8 bar in 10 bar, je ta serija privzeto konfigurirana
na 10 bar, z možnostjo preklopa na 8 bar neposredno v krmilniku. S tem
imate večjo prilagodljivost prilagajanja instalaciji in boljšo delovno učinkovitost.
Krmiljenje kompresorja za linijo izdelkov EVERT
Sodoben, intuitiven krmilnik zasnovan
za upravljanje vijačnih kompresorjev.
Podpira kompresorje v zvezda-trikotni konfiguraciji
in s pretvornikom.
Najpomembnejše funkcije krmilnika:
- Vgrajen urnik in koledar dela
- Daljinsko spremljanje in diagnostika
- Možnost integracije s sistemi SCADA
- Večjezični vmesnik in posodobitev preko USB
- Funkcija varnega samodejnega ponovnega zagona
Krmilnik ponuja popolno personalizacijo nastavitev, avtomatski
ponovni zagon in intuitivno uporabo.
Izstopa z modernim dizajnom in visoko kakovostjo izdelave.
Air Controller
Večfunkcijski nadzor v enem krmilniku
Enostavna, ergonomska in intuitivna uporaba
Napredno spremljanje in hitra diagnostika
EVERT-X IVR-G3 je vijačni kompresor s spremenljivo hitrostjo vrtenja, zasnovan za visoko učinkovitost
in nizko porabo energije. Opremljen je z evropskim vijačnim blokom, motorjem IE5 v ultra premium razredu, pretvornikom nove
generacije in krmilnikom Air Controller. Takšna kombinacija omogoča stabilno, energetsko učinkovito delovanje
in omogoča udobno nadzorovanje celotnega procesa proizvodnje stisnjenega zraka. Idealna rešitev za vsakodnevno
delo v zahtevnih industrijskih pogojih.
Prednosti vijačnih kompresorjev serije EVERT-X IVR G3
- Kompresor je opremljen z visoko učinkovitim vijačnim modulom nove generacije,
zasnovanim in izdelanim v Evropi, ki zagotavlja večji pretok pri
manjši porabi energije
- Vijačni modul je neposredno povezan z motorjem (direktni pogon) 1:1, kar odpravlja
prenosnike, kar zmanjšuje izgube energije in povečuje učinkovitost kompresorja.
- Kompresor je opremljen z evropskim krmilnikom AIR Controller, ki spremlja
delovanje naprave v realnem času. Omogoča prediktivno diagnostiko,
minimizira tveganje za izpade in bistveno poenostavi servis.
- Povezava vijačnega bloka s pretvornikom omogoča širok razpon
spremenljive hitrosti (IVR), kar pomeni, da lahko kompresor deluje pri nižjih
hitrostih vrtenja, ko je potreba po stisnjenem zraku manjša.
S tem se doseže nižja poraba energije in manjša mehanska obraba z
zmanjšanjem zagonskih ciklov motorja.
- Skupni stroški lastništva (TCO) so optimizirani in vključujejo: stroške nakupa, porabo
energije, potrošni material in servis ter stroške izpadov. V praksi to pomeni
manj izpadov, daljša obdobja med servisi in stabilno učinkovitost.
- Tehnologija spremenljive hitrosti IVR zagotavlja gladek zagon, ki zmanjšuje napetosti,
podaljšuje življenjsko dobo in zagotavlja veliko prihranek energije pri spremenljivem
povpraševanju po zraku
- Namesto da bi ponujali ločene modele 8 bar in 10 bar, je ta serija privzeto konfigurirana
na 10 bar, z možnostjo preklopa na 8 bar neposredno v krmilniku. S tem
imate večjo prilagodljivost prilagajanja instalaciji in boljšo delovno učinkovitost.
Krmiljenje kompresorja za linijo izdelkov EVERT
Sodoben, intuitiven krmilnik zasnovan
za upravljanje vijačnih kompresorjev.
Podpira kompresorje v zvezda-trikotni konfiguraciji
in s pretvornikom.
Najpomembnejše funkcije krmilnika:
- Vgrajen urnik in koledar dela
- Daljinsko spremljanje in diagnostika
- Možnost integracije s sistemi SCADA
- Večjezični vmesnik in posodobitev preko USB
- Funkcija varnega samodejnega ponovnega zagona
Krmilnik ponuja popolno personalizacijo nastavitev, avtomatski
ponovni zagon in intuitivno uporabo.
Izstopa z modernim dizajnom in visoko kakovostjo izdelave.
Air Controller
Večfunkcijski nadzor v enem krmilniku
Enostavna, ergonomska in intuitivna uporaba
Napredno spremljanje in hitra diagnostika
Tehnični podatki:
Napajanje 400V/50Hz/3Ph
Pogon Neposreden (1:1)
Moč motorja 15/20 kW/KM
Učinkovit pretok 1100-2160 L/min
Rezervoar 500 L
Hladilni sušilnik DA
Max. tlak 10 bar
Glasnost 63 dB(A)
Dolžina 1945 mm
Širina 676 mm
Višina 1940 mm
Teža 420 kg
Napajanje 400V/50Hz/3Ph
Pogon Neposreden (1:1)
Moč motorja 15/20 kW/KM
Učinkovit pretok 1100-2160 L/min
Rezervoar 500 L
Hladilni sušilnik DA
Max. tlak 10 bar
Glasnost 63 dB(A)
Dolžina 1945 mm
Širina 676 mm
Višina 1940 mm
Teža 420 kg
Vijačni kompresor EVERT-X15/500/D IVR G3
EVERT-X15/500/D IVR G3 je industrijski vijačni kompresor najnovejše generacije s tehnologijo spremenljive hitrosti (IVR), zasnovan z mislijo na energetsko učinkovitost in zmogljivost v zahtevnih pogojih. Opremljen z motorjem PM ultra premium razreda IE5, sušilcem zraka in rezervoarjem s prostornino 500 litrov, zagotavlja stabilno in učinkovito delovanje v širokem spektru aplikacij. Zahvaljujoč gladki regulaciji hitrosti in sodobnim konstrukcijskim rešitvam zmanjšuje obratovalne stroške in dejansko varčuje z energijo.
Najpomembnejše prednosti kompresorja EVERT-X15/500/D IVR G3:
- Tehnologija spremenljive hitrosti IVR – samodejno prilagaja hitrost delovanja trenutnim potrebam po zraku. Uporabniki dosežejo do 50% prihranka energije in povprečno približno 30% nižji TCO v obdobju 5 let (odvisno od delovnega profila).
- Neposredni pogon 1:1 (direct drive) – za maksimalno učinkovitost.
- Motor PM razreda IE5 – zelo visoka energetska učinkovitost (93,30%), nižja poraba energije in daljša življenjska doba celotnega sistema.
- Integrirani sušilec RDL 180 – učinkovito odstranjuje vlago iz zraka, zagotavlja visoko kakovost medija in stabilnost tlaka v instalaciji.
- Rezervoar 500 l – stabilizira delovanje kompresorja pri spremenljivem odvzemu zraka.
Krmilnik Evert
Srce sistema je krmilnik Evert z vgrajenim spletni strežnikom. Vmesnik je intuitiven in ergonomski, kode napak pretvornika/motorja pa so prevedene v berljiva sporočila. Vgrajeni spletni strežnik omogoča spremljanje in diagnostiko v realnem času. Način Master–Slave omogoča sinhronizirano delovanje več kompresorjev, avtomatizira zagon/zaustavitev in zmanjšuje prosti tek. Serija je privzeto konfigurirana za delovanje pri 10 bar, z možnostjo preklopa na 8 bar z nivoja krmilnika, kar zagotavlja višjo učinkovitost.
KRMILJENJE KOMPRESORJA ZA LINIJO IZDELKOV EVERT
SODOBEN, INTUITIVEN KRMILNIK ZASNOVAN ZA UPRAVLJANJE VIJAČNIH KOMPRESORJEV Z MOČJO DO 22 KW.
UDOBJE UPORABNIKA ZARADI INTUITIVNEGA UPRAVLJANJA
- Izjemno intuitiven vmesnik
- Ergonomična navigacija
- Enostavno upravljanje ne glede na raven izkušenj uporabnika
- Besedilna sporočila podprta s komentarji
- Popolna integracija s pretvornikom - prevaja kode napak pretvornika/motorja v berljiva sporočila npr. namesto „E01“ se pojavi: „[E01] Kritična napaka: asimetrija napajanja”.
VGRAJENO OMREŽNO DELOVANJE MASTER & SLAVE
- Samodejna regulacija zagona in zaustavitve enot glede na potrebo po stisnjenem zraku.
- Optimizacija porabe energije – odprava nepotrebnega prostega teka ter enakomerna obremenitev kompresorjev.
- Enostavna konfiguracija – hitro dodeljevanje vlog Master-Slave brez potrebe po strojnih spremembah.
- Stabilna komunikacija – uporaba Modbus RTU zagotavlja zanesljiv prenos podatkov in spremljanje delovanja naprav.
SPLETNI STREŽNIK – ODDALJENO SPREMLJANJE IN KIBERVARNOST 🛡️
- Vgrajen sistem vizualizacije
- Ne zahteva dostopa do Interneta
- Ne zahteva dodatnega strežnika
- Zagotavlja izolacijo od javnih omrežij
- Zagotavlja notranji gostovanje za omrežje LAN
- Zagotavlja enostavno integracijo z IT infrastrukturo
- Zagotavlja popoln nadzor nad dostopom do podatkov
- Ne zahteva namestitve dodatne programske opreme
MULTIFUNKCIONALEN ⚙️
- Vgrajen delovni koledar
- Intuitivna konfiguracija delovnih parametrov
- Sistem oddaljenega spremljanja in diagnostike
- Možnost integracije s sistemi SCADA
- Skladen z zahtevami direktive CRA
- Funkcija varnega samodejnega ponovnega zagona
- Večjezični vmesnik: 7 jezikov
- Posodobitev sistema preko USB priključka
- Sodobna zasnova in najvišja kakovost izdelave
KRMILNIK AIR CONTROLLER S SPLETNIM STREŽNIKOM
Sodobni in intuitivni krmilnik omogoča popoln nadzor nad delovanjem kompresorja. Zahvaljujoč vgrajenemu spletnemu strežniku je mogoče napredno spremljanje in diagnostiko v realnem času.
RADIALNI VENTILATOR
Zagotavlja maksimalno učinkovitost hlajenja pri nizki porabi energije in izjemno tihem delovanju. Lokacija ventilatorja (stranska ali zgornja) je prilagojena modelu kompresorja.
DVODELNI OLJNO-ZRAČNI HLADILNIK
Ločeno hlajenje olja in zraka povečuje učinkovitost delovanja, ščiti pred pregrevanjem in znatno podaljšuje življenjsko dobo kompresorja.
PRETVORNIK
V kombinaciji z motorji s trajnim magnetom, visokokakovostni pretvornik zagotavlja maksimalno učinkovitost in prihranek energije v celotnem obsegu hitrosti in obremenitev.
EVROPSKI VIJAČNI BLOK
Projektiran in izdelan v Evropi, kar zagotavlja zanesljivost, trajnost in najvišji standard kakovosti.
STEKLENI POVRATNI VENTIL ZA OLJE
Omogoča hitro in enostavno spremljanje delovanja mazalnega sistema.
NEPOSREDNA POVEZAVA
Odsotnost cevi med kompresorjem in rezervoarjem za olje odpravlja tveganje puščanja, povečuje zanesljivost in podaljšuje življenjsko dobo komponent.

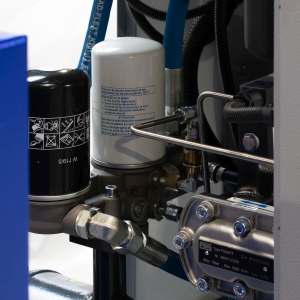

Natančnost izdelave in dolga življenjska doba
- Neposredna povezava – odsotnost cevi med kompresorjem in rezervoarjem za olje zmanjšuje tveganje puščanja in skrajšuje pot medija.
- Dvodelni oljno-zračni hladilnik ter radialni ventilator – visoka učinkovitost hlajenja, nizka poraba energije in zelo nizka raven hrupa: 63 dB(A) @0 m / 43 dB(A) @4 m.
- Hermetične tesnila – ščitijo pred prahom, vlago in nečistočami. Zagotavljajo varno in dolgotrajno delovanje električnih sistemov ter zmanjšujejo tveganje okvar.
- Prilagodljive cevi – dušijo vibracije, zmanjšujejo hrup in tveganje puščanja ter olajšajo montažo.
- Sušenje in kakovost zraka – vgrajen sušilec RDL 180 (230 V, 0,4 kW) na sredstvu R513A zagotavlja stabilno rosišče in ščiti instalacijo ter orodja.
Tehnične specifikacije:
- Območje delovnega tlaka: 5–10 bar
- Moč motorja: 20 KM / 15 kW
- Pretok zraka (FAD): 1100-2160 l/min (odvisno od hitrosti)
- Rezervoar: 500 l
- Napajanje: 400 V / 50 Hz / 3 faze
- Raven hrupa: 63 dB(A) (0 m), 43 dB(A) (4 m)
Uporaba
Delavnice in servisi, montažne linije, avtomatizacija, pakiranje, obdelava kovin, plastike in lesa, živilska industrija ter mediji v tovarnah – povsod, kjer je pomembna visoka energetska učinkovitost, tiho delovanje in stabilno rosišče.
Garancija:
Kompresor je pokrit z 3-letno garancijo z možnostjo podaljšanja na 48 ali 60 mesecev, kar zagotavlja dolgoročno zaščito ključnih komponent.
Povzetek
EVERT-X15/500/D IVR G3 združuje visoko zmogljivost, dejanske prihranke energije in zanesljivost. To je zanesljiva izbira za sodobne instalacije, ki zahtevajo stalno, predvidljivo kakovost stisnjenega zraka pri nizkih obratovalnih stroških.
Tehnični podatki
Naziv
Kompresor
Vrsta
vijačni
Napetost
400.0V
Učinkovitost
1960.0l/min.
900.0l/min.Kapaciteta rezervoarja
500.0l
Sušilnik
Da
Pritisk
10.0bar
6.0barSerija
X
Vrsta navoja
Stopnja hrupa
63.0dB
Nazivna moč
15.0kW
Pridobite ponudbo
[email protected]
